Особенности проектирования перекрытий МАРКО при реконструкции зданий
Замена или усиление перекрытий — один из самых ответственных этапов при обновлении старых или поврежденных зданий. Технология сборно-монолитных перекрытий МАРКО идеально подходит для этих задач, позволяя проводить работы без применения тяжелой техники и с минимальным вмешательством в существующие несущие конструкции.
В этой статье мы подробно разберем этапы проектирования, юридические нюансы и технологические особенности замены непригодных к эксплуатации перекрытий на систему перекрытий МАРКО.
📚 Разбираемся в терминах: Реконструкция vs Капитальный ремонт
Правильное определение вида работ критически важно для оформления документации. Опираемся на официальные источники:
🏛️ Что такое РЕКОНСТРУКЦИЯ?
Изменение параметров объекта капитального строительства (высоты, количества этажей, площади, объема), включая надстройку, перестройку, расширение, а также замену и (или) восстановление несущих строительных конструкций.
⚠️ Важно: Реконструкция требует получения разрешения на строительство, так как влияет на градостроительную ситуацию. Процедура включает подготовку проектной документации, прохождение экспертизы и согласование с органами местного самоуправления.
🔧 Что такое КАПИТАЛЬНЫЙ РЕМОНТ?
Согласно тому же ГОСТ:
Замена и (или) восстановление строительных конструкций или их элементов, за исключением несущих, а также замена отдельных элементов несущих конструкций на аналогичные или иные, улучшающие показатели таких конструкций элементы.
✅ Выгода: Капитальный ремонт не требует получения разрешения на строительство. Замена существующих перекрытий на технологию перекрытий МАРКО юридически подпадает под категорию «замена на элементы, улучшающие показатели конструкции».
💼 Экспертиза и проектная поддержка от компании МАРКО
ООО «Компания МАРКО» обладает опытным проектным отделом, который успешно справляется с задачами любой сложности.
Наши гарантии для проектировщиков и заказчиков:
- ✅ Высокое качество проектных работ в строгом соответствии с действующими СП и ГОСТ.
- ✅ Успешный опыт прохождения государственной экспертизы проектов по устройству перекрытий МАРКО в составе раздела «Конструктивные решения» (КР).
- ✅ Полное сопровождение Генпроектировщика: мы помогаем сформировать полный комплект документов, необходимых для прохождения экспертизы при реконструкции.
🔧 Капитальный ремонт: без разрешения на строительство
- ✅ Поверочные прочностные расчеты несущей способности;
- ✅ Чертежи устройства элементов перекрытий с точными размерами;
- ✅ Детальные монтажные узлы для безошибочной сборки на объекте;
- ✅ Точная ведомость материалов для расчета сметы.
🏛️ Реконструкция здания: правовое сопровождение
- 📄 Подготовку и разработку проектной документации.
- 🔍 Проведение государственной или негосударственной экспертизы проектных документов.
- 🏛️ Получение разрешения от органов местного самоуправления на строительство (в соответствии с Градостроительным кодексом РФ).
📐 5 ключевых этапов проектирования перекрытий МАРКО
Процесс разработки проекта замены перекрытий выстроен максимально прозрачно и эффективно.
1️⃣ Получение исходных данных и обмерных планов здания
- 📂 Мы используем данные БТИ, архивные чертежи и другие доступные источники.
- 🎯 Важный нюанс: На этом этапе уточняется назначение помещений. Это необходимо для правильного подбора проектных нагрузок в соответствии с СП 20.13330 «Нагрузки и воздействия» (см. п. 8.2, Таблица 8.3 «Нормативные значения равномерно распределенных кратковременных нагрузок»).
2️⃣ Поверочные расчеты несущей способности

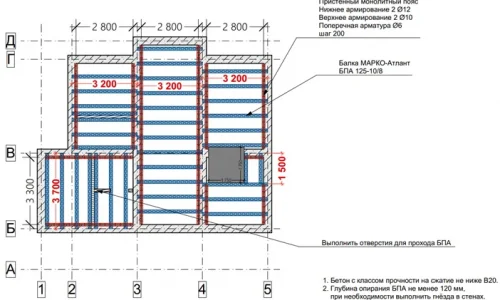

На основе исходных данных проектный отдел выполняет чертежи «Схемы расположения несущих элементов БПА (балка перекрытия МАРКО-АТЛАНТ)».
- 📊 Балки разделяются на типоразмеры по высоте и пролету (согласно Альбому Технических решений МАРКО-АТЛАНТ).

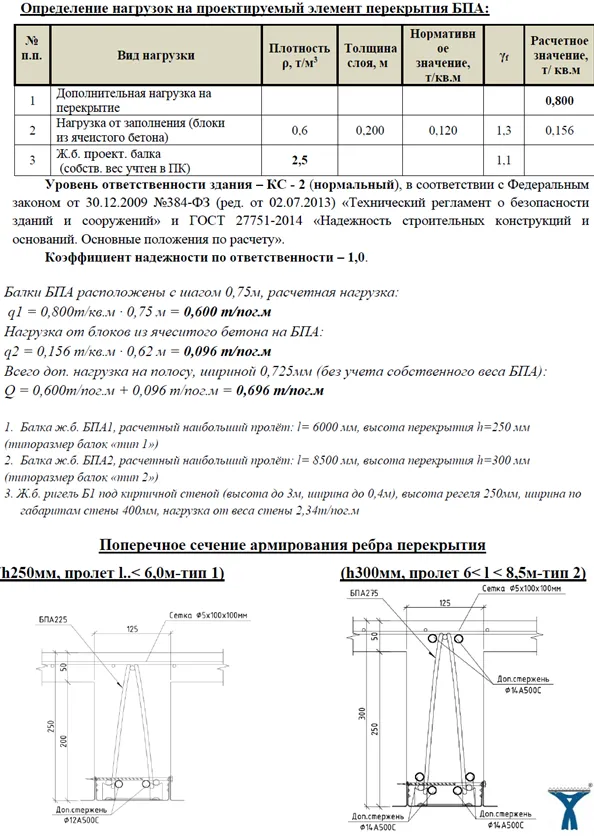

- 🧮 Выполняются поверочные расчеты таврового приведенного сечения, которые определяют оптимальную высоту элемента и необходимость дополнительного армирования.
- 💪 Факт: Даже при дополнительной нагрузке 800 кг/м² (по спецзаданию Заказчика), балки МАРКО-АТЛАНТ (БПА) успешно справляются с задачей.
- 💰 После расчетов мы предоставляем точную смету: стоимость комплектующих и объемы материалов (блоки заполнения, бетон).

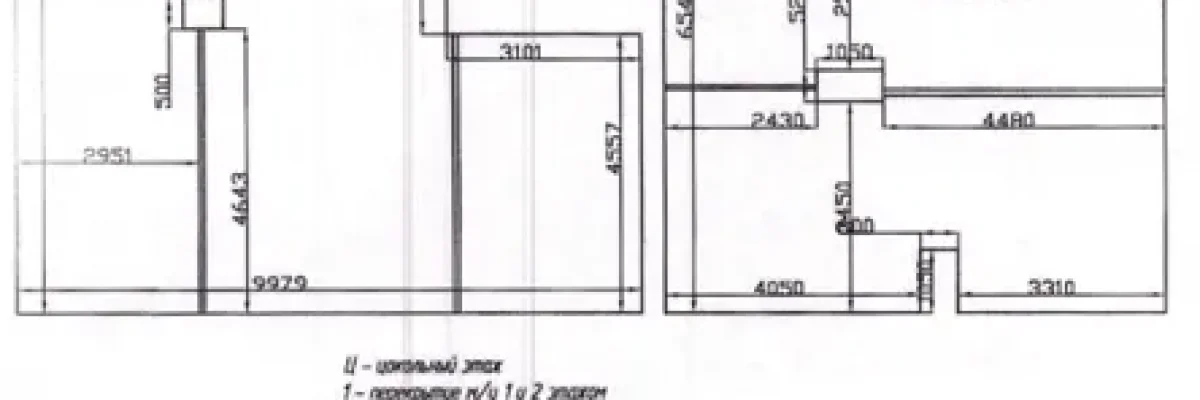

3️⃣ Согласование обмерных чертежей и фактические замеры
Точность — вежливость королей и залог безопасности здания.
- 📏 Мы согласовываем исходные данные и обмерные чертежи помещений непосредственно с Заказчиком.
- 🔄 При необходимости проводятся повторные фактические обмеры для внесения корректировок в проект. Это позволяет учесть реальные геометрические особенности старого здания.
4️⃣ Подготовка рабочей документации для монтажа
По итогам согласования заказчик получает полный пакет документов для строительно-монтажных работ:
- 📄 Поверочные прочностные расчеты.
- 📐 Чертежи устройства элементов перекрытий и детальные узлы монтажа.
- 📋 Подробная ведомость необходимых материалов.
5️⃣ Монтаж перекрытий и технический надзор

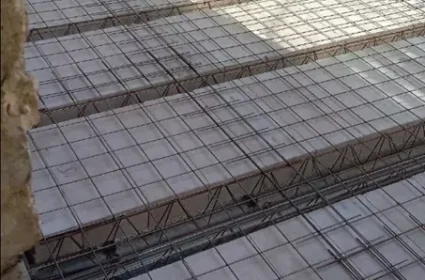

Монтаж балок перекрытия МАРКО-Атлант при замене перекрытий (реконструкция, капитальный ремонт) здания требует особого внимания к деталям и соблюдения технологии.
Основные технологические шаги монтажа:

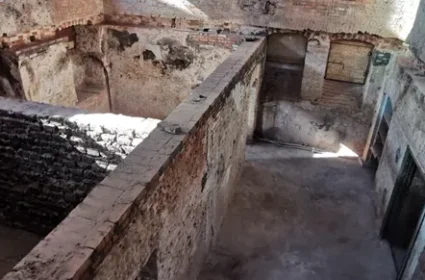

- 🔨 Подготовка штроб: В несущих стенах выполняются штробы глубиной 150–200 мм. Поверхность выравнивается цементно-песчаным раствором М150 для обеспечения ровного опирания.

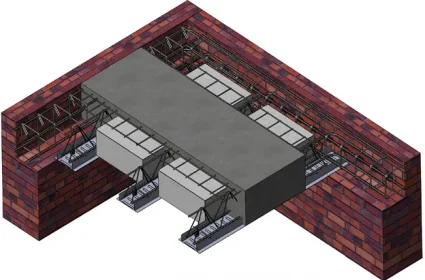

- 🕸️ Армирование монолитного пояса: Перед укладкой балок выполняется армирование ж.б. пояса в составе перекрытия. Он равномерно распределяет сосредоточенные нагрузки от балок и усиливает кладку стен.
- 🏗️ Установка балок: Балки помещаются в штробы строго горизонтально, анкеровка балок БПА в ж.б. пояс выполняется Г-образными стержнями. Шаг установки «в чистоте» равен длине блока заполнения (600 либо 625 мм).

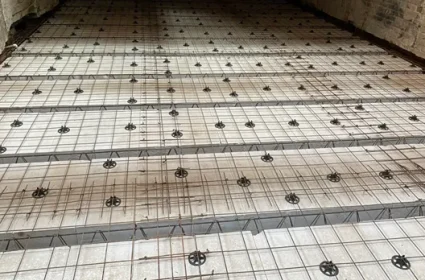

- 🧱 Заполнение и армирование: После укладки балок и блоков монтируется верхняя арматурная сетка (толщина защитного слоя/стяжки 50 мм).
- 🔍 Контроль качества: Проводится проверка геометрии и соответствия монтажной схеме перед бетонированием.
Подробнее см. Инструкция по монтажу перекрытий МАРКО.
🤝 Поддержка на всех этапах: решение нестандартных задач
Реконструкция старых зданий часто преподносит сюрпризы: скрытые дефекты кладки, расхождения с планами БТИ или непредвиденные инженерные коммуникации.
Как мы помогаем:
- 📞 Оперативные консультации: наш проектный отдел всегда на связи.
- 💻 Дистанционный технический надзор: если в процессе работ возникают отклонения от проекта, мы оперативно разрабатываем и согласовываем дополнительные проектные решения (узлы усиления, изменение шага балок и т.д.), не останавливая строительный процесс.
💎 Заключение: надежность, проверенная временем
Проектирование и монтаж перекрытий по технологии МАРКО при реконструкции — это задача, требующая высокого профессионализма и индивидуального подхода. Каждое здание уникально, и универсальных решений здесь не бывает.
Команда ООО «Компания МАРКО» готова предложить вам квалифицированную помощь на всех этапах: ✅ От предпроектного обследования и разработки раздела КР. ✅ До поставки высококачественных комплектующих и дистанционного контроля монтажа.
Мы обеспечиваем надежность, долговечность и безопасность реконструируемых зданий, сохраняя исторический облик и значительно улучшая эксплуатационные характеристики.
📩 Есть вопросы или вам нужна помощь в проектировании перекрытий для вашего объекта? Свяжитесь с нашим проектным отделом прямо сейчас, и мы подготовим для вас оптимальное техническое решение!
Валерий Мартынюк — автор технологии МАРКО, директор по развитию компании МАРКО.
